แผ่น ACP และแผง ACP แตกต่างกันอย่างไร?

เมื่อระบุระบบแผงสำหรับการหุ้ม ป้าย หรือการตกแต่งภายใน สถาปนิกและทีมจัดซื้อมักต้องเผชิญกับเงื่อนไขดังกล่าว แผ่นเอซีพี และ แผงเอซีพี . แม้ว่าตัวย่อทั้งสองจะใช้ตัวอักษรเดียวกัน แต่ก็มีความหมายที่แตกต่างกันอย่างมีนัยสำคัญสำหรับรูปแบบผลิตภัณฑ์ วิธีการผลิต และขอบเขตการใช้งาน การทำความเข้าใจความแตกต่างนี้มีความสำคัญก่อนที่จะเลือก สายการผลิตแผงคอมโพสิตอลูมิเนียม PE A2 B1 PE มัลติฟังก์ชั่น (ACP) เนื่องจากสายการผลิตที่คุณเลือกจะต้องตรงกับหมวดหมู่ผลิตภัณฑ์ที่คุณตั้งใจจะผลิตในวงกว้าง บทความนี้ให้ความกระจ่างเกี่ยวกับคำศัพท์ อธิบายข้อกำหนดทางเทคนิคที่แยกรูปแบบผลิตภัณฑ์ทั้งสอง และแสดงให้เห็นว่าอุปกรณ์การผลิตที่ทันสมัย รวมถึงสายการผลิตเกรด A2 และเกรด B1 ที่ทนไฟ จัดการกับทั้งสองตลาดพร้อมกันได้อย่างไร

การกำหนดแผ่น ACP เทียบกับแผง ACP: ความแตกต่างหลัก

ในอุตสาหกรรมวัสดุก่อสร้าง แผ่นเอซีพี หมายถึงวัสดุคอมโพสิตดิบที่ยังไม่ผ่านกระบวนการเมื่อออกมาจากสายการผลิต ซึ่งเป็นม้วนต่อเนื่องหรือแผ่นพื้นเรียบที่ประกอบด้วยเปลือกอลูมิเนียมสองแผ่นที่เชื่อมติดกับวัสดุหลัก (แร่ PE, FR หรือสารเติมที่ไม่ติดไฟ A2) แผ่นเป็นวัสดุฐาน อ แผงเอซีพี ในทางตรงกันข้าม เป็นหน่วยประดิษฐ์ที่ถูกตัด กำหนดเส้นทาง พับ และติดตั้งด้วยระบบส่งคืนหรือกรอบ เพื่อให้สามารถติดตั้งได้โดยตรงบนด้านหน้าอาคารหรือพื้นผิวภายใน ในภาษาการจัดซื้อจัดจ้างในทางปฏิบัติ ผู้ซื้อที่ซื้อสำหรับการผลิตขั้นปลายมักจะระบุ "แผ่น ACP" ในขณะที่ผู้ซื้อสำหรับผนังม่านพร้อมสำหรับการติดตั้งจะระบุ "แผง ACP"

การให้เกรดของวัสดุแกนกลางเป็นข้อกำหนดเฉพาะที่เป็นผลสืบเนื่องมากที่สุดในรูปแบบผลิตภัณฑ์ใดรูปแบบหนึ่ง แผ่น PE-core มาตรฐานมีการจำแนกประเภทการติดไฟของคลาส C หรือ D ภายใต้ EN 13501-1; ACP ทนไฟเกรด B1 บรรลุถึงคลาส B หรือดีกว่า (การติดไฟจำกัด); และ ACP ไม่ติดไฟเกรด A2 ถึงคลาส A2 ซึ่งหมายความว่าวัสดุมีส่วนช่วยในเชื้อเพลิงเล็กน้อยเมื่อเกิดเพลิงไหม้ ข้อกำหนดด้านกฎระเบียบในตลาดยุโรป ตะวันออกกลาง และเอเชียส่วนใหญ่ได้กำหนดให้การจำแนกประเภท A2 หรือ B1 สำหรับการหุ้มภายนอกเหนือความสูงของอาคารที่กำหนด ซึ่งได้ขับเคลื่อนการลงทุนที่สำคัญในสายการผลิต ACP ที่ทนไฟโดยเฉพาะ

ตารางที่ 1 - ความแตกต่างที่สำคัญระหว่างแผ่น ACP และแผง ACP ในรูปแบบ ขั้นตอนการประมวลผล ตัวเลือกระดับการกันไฟ และการใช้งานขั้นสุดท้ายโดยทั่วไป
คุณสมบัติ	แผ่น ACP	แผงเอซีพี
ขั้นตอนผลิตภัณฑ์	วัสดุคอมโพสิตดิบออกจากสายการผลิต	ตัวเครื่องพร้อมติดตั้ง
ตัวเลือกหลัก	PE, FR แร่, A2 ไม่ติดไฟ	แกนเดียวกันบวกผลตอบแทนแบบพับ
การจำแนกประเภทไฟ	วิชาพลศึกษา: C/D; B1:ข; A2: A2 (EN 13501-1)	สืบทอดการจัดประเภทแผ่นงาน
ความหนาทั่วไป	รวม 3 มม. -- 6 มม. (สกิน Al 0.3--0.5 มม.)	วัสดุพิมพ์เดียวกัน บวกกับความทนทานต่อการผลิต
ผู้ซื้อหลัก	ผู้ผลิต ผู้จัดจำหน่าย ผู้ขายต่อ	ช่างรับเหมาติดตั้งผนังม่าน
อุปกรณ์การผลิตที่จำเป็น	สายการผลิต ACP เท่านั้น	สาย ACP พร้อมการกำหนดเส้นทาง/การพับ/การกด

สายการผลิต ACP สร้างแบบฟอร์มผลิตภัณฑ์ทั้งสองอย่างไร

A สายการผลิตแผงคอมโพสิตอลูมิเนียม PE A2 B1 PE มัลติฟังก์ชั่น (ACP) เป็นอุปกรณ์ต้นน้ำที่สร้างแผ่นฐาน โดยผสมผสานเครื่องคลายคอยล์ผิวอะลูมิเนียม สถานีเตรียมการบำบัด เครื่องอัดรีดแกน (สำหรับ PE หรือสารประกอบที่เติมแร่ธาตุ) ส่วนเคลือบ/อัด สายพานลำเลียงเย็น และระบบตัดและตัดตามความยาวที่มีความแม่นยำ ในการกำหนดค่า A2 เครื่องอัดรีดจะถูกแทนที่ด้วยหรือเสริมด้วยสถานีเชื่อมต่อแบบม้วนสำหรับแกนแร่ที่ไม่ติดไฟซึ่งผลิตไว้ล่วงหน้า เนื่องจากวัสดุเติมอนินทรีย์ไม่สามารถนำไปแปรรูปด้วยวิธีหลอมได้ในลักษณะเดียวกับเทอร์โมพลาสติก PE

คำว่า "มัลติฟังก์ชั่น" ในชื่ออุปกรณ์ระบุว่าบรรทัดเดียวสามารถสลับระหว่างวัสดุแกน PE, B1 และ A2 ได้โดยการปรับหน่วยป้อนแกนและพารามิเตอร์อุณหภูมิการเคลือบ แทนที่จะต้องใช้เครื่องจักรแยกกันโดยสิ้นเชิงสำหรับแต่ละเกรดผลิตภัณฑ์ ความยืดหยุ่นนี้มีความสำคัญในเชิงพาณิชย์: ผู้ผลิตสามารถให้บริการในตลาดด้านกฎระเบียบที่แตกต่างกัน ตั้งแต่ PE มาตรฐานสำหรับป้ายไปจนถึง A2 สำหรับการหุ้มส่วนหน้าอาคารสูง โดยไม่ต้องลงทุนซ้ำซ้อน

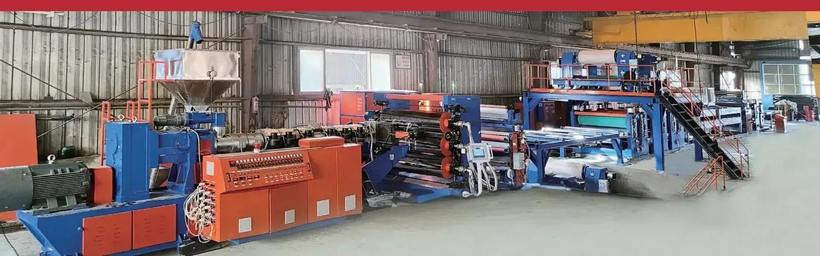

Multifunctional ACP Production Line at Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

สายการผลิตแผงคอมโพสิตอลูมิเนียม A2 B1 PE มัลติฟังก์ชั่นที่ผลิตโดย Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

เส้นที่แสดงด้านบนรวมส่วนเครื่องอัดรีด/การเคลือบ (ซ้าย) ส่วนการรีดแบบแม่นยำและการติดประสาน (กลาง) และสายพานลำเลียงการตัดแต่งและถอดออก (ขวา) การจัดเรียงที่กะทัดรัดช่วยลดการขนถ่ายวัสดุระหว่างสถานี ซึ่งช่วยปรับปรุงความสม่ำเสมอในการยึดเกาะโดยตรง และลดความเสี่ยงของการแยกชั้นระหว่างชั้น ซึ่งเป็นพารามิเตอร์คุณภาพที่สำคัญสำหรับทั้งผลิตภัณฑ์เกรด B1 และเกรด A2 ที่กำหนดไว้สำหรับการใช้งานด้านหน้าอาคารสูง

แผนภาพคำอธิบายประกอบ 3 มิติ: โครงสร้างเลเยอร์แผ่น ACP

แผนภาพไอโซเมตริกด้านล่างแสดงชั้นภายในของแผ่นอลูมิเนียมคอมโพสิตมาตรฐานที่ผลิตโดยสายการผลิต ACP แบบมัลติฟังก์ชั่น การทำความเข้าใจภาพตัดขวางนี้เป็นพื้นฐานในการเข้าใจว่าทำไมการจำแนกประเภทไฟจึงแตกต่างกันอย่างมากระหว่างเกรด PE, B1 และ A2

ภาพตัดขวางแบบสามมิติด้านบนเผยให้เห็นโครงสร้างสามส่วนที่เหมือนกันกับผลิตภัณฑ์ ACP ทั้งหมด: การเคลือบผิวด้านบน (โดยทั่วไปคือสี PVDF หรือ PE), เปลือกอลูมิเนียมบาง ๆ สองอัน และวัสดุแกนกลาง แกนกลางเป็นตัวสร้างความแตกต่างหลักระหว่างเกรดต่างๆ: แกน PE มาตรฐานมีน้ำหนักเบาและยืดหยุ่นแต่ติดไฟได้ แกนที่เติมแร่ B1 มีสารเติมแต่งสารหน่วงไฟที่ทำให้การติดไฟช้าลง และแกนอนินทรีย์ A2 ซึ่งส่วนใหญ่ประกอบด้วยแร่ไฮดรอกไซด์หรือแคลเซียมซิลิเกต -- ไม่ปล่อยก๊าซที่ติดไฟได้อย่างมีนัยสำคัญเมื่อสัมผัสกับเปลวไฟ ความหนารวม 3 ถึง 6 มิลลิเมตรที่แสดงเป็นมาตรฐานสำหรับผลิตภัณฑ์เกรดส่วนหน้า โดยโดยทั่วไปแผ่นหนาจะสงวนไว้สำหรับการใช้งานด้านโครงสร้างหรือแรงกระแทกสูง ชั้นเคลือบแม้ว่าจะมีความหนาเพียงไม่กี่ไมครอน แต่ก็เป็นตัวกำหนดทั้งความทนทานของสี (โดยทั่วไปแล้วการเคลือบ PVDF จะรับประกันความทนทานต่อชอล์กเป็นเวลา 10 ปี) และความสามารถในการติดไฟเริ่มต้นที่พื้นผิวแผง การรับรู้โครงสร้างแบบชั้นนี้ช่วยให้ทีมจัดซื้อถามคำถามที่ถูกต้องเกี่ยวกับมาตรวัดผิว องค์ประกอบหลัก และข้อกำหนดการเคลือบเมื่อจัดหาจากผู้ผลิตสายการผลิต ACP

ความต้องการของตลาดโลก: การเติบโตของ ACP ที่ทนไฟ A2 และ B1

หลังจากเหตุการณ์ไฟไหม้อาคารครั้งใหญ่ในหลายประเทศในช่วงปี 2010 หน่วยงานกำกับดูแลทั่วโลกได้เข้มงวดข้อกำหนดการติดไฟของวัสดุหุ้มอาคารที่เข้มงวดมากขึ้น พระราชบัญญัติความปลอดภัยของอาคารปี 2022 ของสหราชอาณาจักรกำหนดให้มีการหุ้มอาคารพักอาศัยใหม่ที่มีความสูงเกิน 11 เมตร กฎที่คล้ายกันนี้มีผลบังคับใช้ในเยอรมนี (MBO Musterbauordnung ชั้น A2 เหนือ 7 ชั้น) UAE (หนังสือเวียนการป้องกันพลเรือนของดูไบ เลขที่ 7/2013) และออสเตรเลีย (NCC 2022, ข้อ C2D8) การเปลี่ยนแปลงด้านกฎระเบียบเหล่านี้ได้เปลี่ยนรูปแบบพื้นฐานเศรษฐศาสตร์การผลิตของ ACP: ความต้องการสาย A2 และ B1 เพิ่มขึ้นอย่างมาก ในขณะที่กำลังการผลิต PE มาตรฐานเผชิญกับข้อจำกัดที่เพิ่มขึ้นในกลุ่มอาคารสูง

แผนภูมิแท่งแนวนอนด้านบนสะท้อนถึงองค์ประกอบตลาด ACP ทั่วโลกโดยประมาณตามเกรดการทนไฟ ณ ปี 2024 เกรดสารหน่วงไฟ B1 มีส่วนแบ่งมากที่สุดประมาณ 34% ซึ่งได้แรงหนุนจากการยอมรับอย่างแข็งแกร่งในตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ และยุโรปตะวันออกซึ่งมีการอัปเดตรหัสอาคาร แต่ข้อบังคับ A2 ฉบับเต็มยังไม่เป็นสากล ACP เกรด A2 มีส่วนแบ่งประมาณ 28% เพิ่มขึ้นอย่างมากจากต่ำกว่า 10% ก่อนปี 2017 เนื่องจากตลาดในสหราชอาณาจักร เยอรมนี และสแกนดิเนเวียบังคับใช้ข้อกำหนดเรื่องการไม่ติดไฟ ACP แกน PE มาตรฐานยังคงส่วนแบ่ง 26% โดยส่วนใหญ่จะเน้นไปที่ป้าย การใช้งานภายใน และตลาดที่ข้อกำหนดความสูงของส่วนหน้าอาคารยังไม่ต้องการเกรดที่สูงกว่า รังผึ้งอะลูมิเนียมและผลิตภัณฑ์คอมโพสิตชนิดพิเศษคิดเป็นสัดส่วน 12% ที่เหลือ โดยให้บริการส่วนหน้าอาคารระดับพรีเมียมและการใช้งานที่อยู่ติดกันกับการบินและอวกาศ การกระจายความต้องการที่เปลี่ยนไปนี้เป็นเหตุผลหลักที่ผู้ผลิตอุปกรณ์ ACP สมัยใหม่ได้พัฒนาสายการผลิตแบบมัลติฟังก์ชั่นที่สามารถสลับระหว่างโหมดการผลิต PE, B1 และ A2 ภายในแพลตฟอร์มเดียว

ข้อมูลจำเพาะทางเทคนิค: สิ่งที่กลุ่มผลิตภัณฑ์ ACP แบบมัลติฟังก์ชั่นต้องมี

สายการผลิตที่อ้างว่าสามารถจัดการเกรด A2, B1 และ PE ได้พร้อมกันต้องเป็นไปตามข้อกำหนดทางเทคนิคที่มีความต้องการหลายประการ ความแข็งแรงการยึดเกาะระหว่างผิวอะลูมิเนียมและแกนต้องเกิน 120 N/25 มม. อย่างสม่ำเสมอ (ความแข็งแรงการลอกต่อ GB/T 17748 หรือ EN 1396) โดยไม่คำนึงถึงประเภทของแกน ความเร็วของเส้นสำหรับเกรด PE มักจะอยู่ที่ 8--15 ม./นาที การติดแบบม้วน A2 อาจทำงานช้าลงที่ 4--8 ม./นาที เนื่องจากแรงกดดันในการเคลือบที่สูงขึ้นซึ่งจำเป็นต่อการยึดเกาะที่เพียงพอกับแกนอนินทรีย์ ความจุความกว้างโดยทั่วไปมีตั้งแต่ 1,220 มม. ถึง 1,600 มม. เพื่อรองรับมาตรฐานแผ่นสากล

การควบคุมความหนาของแกนเป็นพารามิเตอร์ที่สำคัญอีกประการหนึ่ง: ความแปรผันที่เกิน -0.1 มม. ตลอดความกว้างของแผ่นเกรด A2 จะทำให้พื้นผิวเป็นคลื่นที่มองเห็นได้หลังการติดตั้ง โดยเฉพาะอย่างยิ่งในระบบแผงรูปแบบขนาดใหญ่ ซึ่งต้องใช้ทั้งเซ็นเซอร์ช่องว่างม้วนที่มีความแม่นยำและการควบคุมการป้อนกลับแบบเรียลไทม์ของแท่นเคลือบ ความสม่ำเสมอของอุณหภูมิตลอดความกว้างของคีมเคลือบจะต้องอยู่ภายใน -3 องศาเซลเซียสสำหรับผิวหนังที่เคลือบด้วย PVDF เนื่องจากการไล่ระดับของอุณหภูมิทำให้เกิดการขยายตัวเนื่องจากความร้อนที่แตกต่างกันซึ่งส่งผลให้เกิดการโค้งงอหรือบิดงอ

แผนภูมิคอลัมน์ด้านบนเปรียบเทียบช่วงความเร็วการทำงานโดยทั่วไปสำหรับโหมดการผลิต PE, B1 และ A2 บนสายการผลิต ACP แบบมัลติฟังก์ชั่น การผลิต PE มาตรฐานมีความเร็วสูงสุด (8--15 ม./นาที) เนื่องจากการอัดขึ้นรูปและการติดเทอร์โมพลาสติกเป็นกระบวนการต่อเนื่องที่ได้รับการปรับปรุงอย่างดี ซึ่งสามารถทนต่อปริมาณงานที่เร็วขึ้น เกรดสารหน่วงไฟ B1 ทำงานที่ 6--12 ม./นาที เนื่องจากความหนืดที่สูงขึ้นของสารประกอบ PE ที่เติมแร่ธาตุต้องใช้เวลาในการคงตัวเพิ่มเติมในคีมเคลือบเพื่อให้แน่ใจว่าจะเกิดการยึดเกาะของกาวอย่างสมบูรณ์ เกรดที่ไม่ติดไฟ A2 ต้องการความเร็วที่ช้าที่สุด (4--8 ม./นาที) เนื่องจากการยึดติดแบบม้วนของแผ่นแกนอนินทรีย์แข็งกับผิวหนังอะลูมิเนียมต้องการแรงกดสัมผัสที่สูงอย่างต่อเนื่องและการจัดการอุณหภูมิอย่างระมัดระวังเพื่อป้องกันการหลุดร่อนที่ส่วนต่อประสานกาว ซัพพลายเออร์อุปกรณ์ที่อ้างว่ามีความเร็วสม่ำเสมอในทั้งสามเกรดควรขอเอกสารผลการทดสอบความแข็งแรงของพันธะที่ความเร็วพิกัด เนื่องจากปริมาณงานและคุณภาพเชื่อมโยงกันโดยตรงในวิศวกรรมการเคลือบ กลุ่มผลิตภัณฑ์มัลติฟังก์ชั่นที่รองรับทั้งสามเกรดอย่างแท้จริงถือเป็นความสำเร็จทางวิศวกรรมที่สำคัญ ไม่ใช่การเปลี่ยนแปลงพารามิเตอร์ง่ายๆ

การเปรียบเทียบเรดาร์: คุณลักษณะประสิทธิภาพเกรด PE กับ B1 กับ A2

การเลือกเกรด ACP ที่เหมาะสมจะต้องสร้างสมดุลด้านประสิทธิภาพหลายด้านพร้อมกัน แผนภาพเรดาร์ด้านล่างเปรียบเทียบเกรด PE, B1 และ A2 ในคุณลักษณะหลักหกประการ ได้แก่ ความปลอดภัยจากอัคคีภัย ประสิทธิภาพในการรับน้ำหนัก ความเรียบ ความง่ายในการประมวลผล ความสามารถในการแข่งขันด้านต้นทุน และช่วงการปฏิบัติตามกฎระเบียบ ไม่มีคะแนนเกรดเดียวสูงสุดในทุกแกน ซึ่งเป็นเหตุผลว่าทำไมผู้ผลิตที่สามารถผลิตทั้งสามเกรดด้วยสายการผลิตเดียวจึงมีข้อได้เปรียบทางการแข่งขันเชิงโครงสร้าง

แผนภาพเรดาร์แสดงให้เห็นอย่างชัดเจนว่า PE-core ACP ได้คะแนนสูงสุดในด้านประสิทธิภาพน้ำหนัก ความง่ายในการประมวลผล และความสามารถในการแข่งขันด้านต้นทุน ซึ่งอธิบายความโดดเด่นอย่างต่อเนื่องในด้านการตกแต่งภายใน ป้าย และการใช้งานแนวราบตามที่กฎระเบียบด้านอัคคีภัยอนุญาต ACP เกรด A2 เป็นผู้นำอย่างเด็ดขาดในเรื่องความปลอดภัยจากอัคคีภัยและช่วงการปฏิบัติตามกฎระเบียบ ทำให้เป็นข้อกำหนดที่ต้องการสำหรับโครงการใดๆ ก็ตามภายใต้รหัสการไม่ติดไฟที่เข้มงวด ผลิตภัณฑ์เกรด B1 จะอยู่ตรงกลางของแกนส่วนใหญ่ โดยให้ความสมดุลของประสิทธิภาพการยิงที่ดีขึ้นเหนือ PE มาตรฐาน พร้อมด้วยความสามารถในการแปรรูปที่ดีกว่าและต้นทุนที่ต่ำกว่าเมื่อเทียบกับ A2 คะแนนความเรียบจะอยู่ระหว่าง B1 และ A2 อย่างใกล้ชิด ซึ่งสะท้อนถึงข้อกำหนดในการเคลือบที่แม่นยำซึ่งทั้งสองเกรดกำหนดไว้ ความแตกต่างด้านความสะดวกในการประมวลผลระหว่าง PE (95%) และ A2 (50%) อธิบายว่าทำไมสายการผลิตแบบมัลติฟังก์ชั่นจึงต้องการการควบคุมที่ซับซ้อนมากขึ้นเมื่อเปลี่ยนไปใช้โหมด A2: ความเร็วที่ช้าลง แรงกดดันในการเคลือบที่สูงขึ้น และความทนทานต่ออุณหภูมิที่เข้มงวดมากขึ้น ล้วนต้องการระบบอัตโนมัติขั้นสูงและการบูรณาการเซ็นเซอร์มากกว่าที่ต้องใช้สายการผลิต PE เท่านั้น

แนวโน้มเทคโนโลยีสายการผลิต: การนำระบบควบคุมอัจฉริยะมาใช้

การเปลี่ยนแปลงที่สำคัญที่สุดในด้านวิศวกรรมสายการผลิตของ ACP ในช่วงทศวรรษที่ผ่านมา คือการบูรณาการระบบการตรวจสอบแบบดิจิทัลและระบบควบคุมอัจฉริยะเข้าด้วยกัน สายการผลิต ACP ในยุคแรกอาศัยการควบคุม PLC แบบพารามิเตอร์คงที่ สายการผลิตมัลติฟังก์ชั่นสมัยใหม่ประกอบด้วยการวัดความหนาแบบเรียลไทม์ (โดยใช้เลเซอร์หรือเซ็นเซอร์เบตาเรย์) การควบคุมความตึงของสถานีคลายคอยล์ผิวอะลูมิเนียม การควบคุมอุณหภูมิแบบวงปิดของม้วนเคลือบ และประตูคัดแยกคุณภาพอัตโนมัติ ความสามารถเหล่านี้ไม่ใช่การอัพเกรดแบบสวยงาม แต่จะส่งผลโดยตรงต่อความสม่ำเสมอของการยึดเกาะเกรด A2 ซึ่งชดเชยการเบี่ยงเบนของพารามิเตอร์ได้น้อยกว่าการผลิต PE มาก

แผนภูมิเส้นติดตามการใช้งานระบบควบคุมอัจฉริยะอย่างรวดเร็วในการติดตั้งสายการผลิต ACP ใหม่ตั้งแต่ปี 2558 ถึง 2568 มีเพียง 10% ของสายการผลิตใหม่ที่ติดตั้งในปี 2558 ที่มีการตรวจสอบกระบวนการดิจิทัลแบบวงปิด ; ภายในปี 2566 ตัวเลขดังกล่าวเพิ่มขึ้นเป็น 72% โดยการเจาะตลาดในปี 2568 โดยประมาณอยู่ที่ 85% การเร่งความเร็วนี้ได้รับแรงผลักดันจากพลังที่บรรจบกัน 3 ประการ ได้แก่ ข้อกำหนดด้านคุณภาพที่เพิ่มขึ้นของการผลิตเกรด A2 การปรับมาตรฐานความเรียบและการแยกชั้นระหว่างประเทศให้เข้มงวดขึ้น (เช่น รอบการแก้ไข GB/T 17748) และต้นทุนที่ลดลงของการตรวจจับทางอุตสาหกรรมและฮาร์ดแวร์ PLC ผู้ผลิตที่ลงทุนในสายการผลิตแบบมัลติฟังก์ชั่นในปัจจุบันเกือบจะกำหนดการควบคุมความตึงของเซอร์โว เกจวัดความหนาของเลเซอร์ และระบบ HMI ตามสูตรที่จัดเก็บชุดพารามิเตอร์เฉพาะเกรด ช่วยให้สามารถเปลี่ยนโหมดการผลิต PE, B1 และ A2 ได้อย่างรวดเร็วและทำซ้ำได้ สายการผลิตที่ยังคงอาศัยการปรับพารามิเตอร์ด้วยตนเองจะมีข้อเสียด้านคุณภาพเพิ่มมากขึ้นเมื่อผลิตเกรด A2

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: ความสามารถหลัก

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. เป็นองค์กรระดับประเทศที่เชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตอุปกรณ์อัจฉริยะสำหรับวัสดุคอมโพสิตโลหะ โดยให้บริการโซลูชั่นที่เป็นระบบสำหรับอุตสาหกรรมวัสดุก่อสร้างทั่วโลก ในฐานะหน่วยร่างมาตรฐานสำหรับแผงคอมโพสิตโลหะที่ไม่ติดไฟสำหรับการตกแต่งสถาปัตยกรรม และสมาชิกสภาประจำของ Metal Branch of China Building Materials Federation บริษัทจึงครองตำแหน่งที่ได้รับการยอมรับภายในระบบนิเวศมาตรฐานอุตสาหกรรม

กลุ่มผลิตภัณฑ์หลักของบริษัทประกอบด้วยระบบเทคโนโลยีหลักสามระบบ ได้แก่ สายการผลิตแผงคอมโพสิตอลูมิเนียมทนไฟ เครื่องจักรแกนรังผึ้งอลูมิเนียม และสายการผลิตแผงคอมโพสิตโลหะแกนรังผึ้งอลูมิเนียม และสายการผลิตแผงคอมโพสิตโลหะแบบกำหนดเองแบบมัลติฟังก์ชั่น ระบบเหล่านี้โดยรวมครอบคลุมสายการผลิตระดับไฮเอนด์ 12 ประเภท ซึ่งรวมถึงสายการผลิตวัสดุทนไฟเกรด A2 และ B1 อุปกรณ์แผงคอมโพสิตโลหะแกนอะลูมิเนียม 3 มิติ และแพลตฟอร์มการผลิตซีรีส์รังผึ้งอลูมิเนียมครบวงจร

ใบรับรองสิทธิบัตรด้านล่างนี้ ซึ่งเป็นสิทธิบัตรการประดิษฐ์ ZL 2016 1 0789112.9 ซึ่งออกเมื่อเดือนมิถุนายน 2561 ครอบคลุมสายการผลิตและกระบวนการผลิตแผงคอมโพสิตโลหะแบบมัลติฟังก์ชั่นของบริษัท ซึ่งพัฒนาโดยนักประดิษฐ์ Zhu Peng และ Zhu Liangcai สิทธิบัตรนี้สะท้อนให้เห็นถึงการปรับปรุงทางวิศวกรรมที่เป็นเอกสิทธิ์ ซึ่งช่วยให้สายการผลิตเดียวสามารถรองรับวัสดุหลักต่างๆ ที่จำเป็นสำหรับเกรดการผลิต A2, B1 และ PE

Invention Patent Certificate ZL 2016 1 0789112.9 - Zhangjiagang Hongyang Machinery Equipment

ใบรับรองสิทธิบัตรการประดิษฐ์หมายเลข ZL 2016 1 0789112.9 - สายการผลิตและกระบวนการแผงคอมโพสิตโลหะมัลติฟังก์ชั่น ได้รับเมื่อเดือนมิถุนายน 2018

สถานการณ์การใช้งาน: โดยที่แผ่น ACP และข้อกำหนดของแผงมีความสำคัญ

ความแตกต่างระหว่างแผ่นงานกับแผงไม่ได้เป็นเพียงด้านวิชาการเท่านั้น แต่ยังมีผลกระทบต่อการจัดซื้อจัดจ้างโดยตรง การขนส่ง และการควบคุมคุณภาพอีกด้วย เมื่อร้านแปรรูปซื้อแผ่น ACP จากผู้ผลิตหรือผู้จัดจำหน่ายในสายการผลิต พวกเขาจะได้รับแผ่นพื้นเรียบ (โดยทั่วไป 1,220 มม. x 2,440 มม. หรือความกว้างม้วนต่อเนื่องสูงสุด 1,600 มม.) ซึ่งพวกเขาจะจัดเส้นทาง พับ และโครงโดยใช้เครื่องกำหนดเส้นทาง CNC และกดเบรก ความทนทานต่อความเรียบ ความแข็งแรงของการลอก และความสม่ำเสมอของแกนของแผ่นจะกำหนดความแม่นยำของมุมแผงที่ประดิษฐ์ขึ้นและพื้นผิวจะยังคงเรียบได้ดีเพียงใดหลังจากการกำหนดเส้นทาง CNC ลบความลึกของแกนประมาณ 2/3 ที่เส้นส่งคืน

สำหรับผู้รับเหมาผนังม่านที่ระบุแผง ACP รูปทรงของแผงที่เสร็จแล้ว -- ความลึกกลับ ขนาดหน้าสัมผัส รัศมีมุม รูปแบบรูยึด -- จะต้องเป็นไปตามแบบร่างของร้านค้าในโครงการ ในบริบทนี้ ความเรียบของแผงหลังการประดิษฐ์ (ส่วนโค้งหลังการกำหนดเส้นทาง) และความเสถียรของมิติในระยะยาวภายใต้การหมุนเวียนด้วยความร้อนเป็นปัญหาหลัก แผ่นเกรด A2 ที่ใช้แกนแร่ที่มีความหนาแน่นสูงมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำกว่าแผ่นแกน PE (ประมาณ 21 x 10^-6/K สำหรับแกน PE เทียบกับ 17 x 10^-6/K สำหรับแร่ A2) ซึ่งหมายความว่าแผง A2 ที่ประดิษฐ์ขึ้นจะมีการเคลื่อนที่ด้วยความร้อนน้อยกว่าในการใช้งาน ซึ่งเป็นผลประโยชน์ที่จับต้องได้สำหรับระบบซุ้มแผงขนาดใหญ่ที่มีความทนทานต่อข้อต่อที่แน่นหนา

ตารางที่ 2 - สถานการณ์การใช้งานที่ข้อกำหนดของแผ่นหรือแผง เกรดการกันไฟ และพื้นผิวมีปฏิสัมพันธ์กับข้อกำหนดด้านกฎระเบียบและประสิทธิภาพ
ใบสมัคร	แบบฟอร์มสินค้า	เกรดที่แนะนำ	ลำดับความสำคัญข้อมูลจำเพาะที่สำคัญ
ซุ้มภายนอกอาคารสูง (สูงกว่า 11 ม.)	แผ่นสำหรับผลิตเป็นแผง	A2 ไม่ติดไฟ	ระดับไฟ ความเรียบ ความแข็งแรงของการลอก
ภายนอกเชิงพาณิชย์ แนวราบ	แผ่นหรือแผงประดิษฐ์	B1 สารหน่วงไฟ	ระดับไฟ ความสม่ำเสมอของสี
ฉากกั้นภายใน / เพดาน	แผ่นตัดให้ได้ขนาด	พีอีหรือบี1	ความเรียบของพื้นผิว น้ำหนัก
ป้ายและจอแสดงผล	แผ่นวัดแสง	พีอีมาตรฐาน	ความสามารถในการพิมพ์ น้ำหนัก ต้นทุน
แผงตัวถังรถขนส่ง	แผ่นแผงประดิษฐ์	พีอีหรือบี1	รับน้ำหนัก ทนต่อแรงกระแทก

คำถามที่พบบ่อย

ไตรมาสที่ 1 แผ่น ACP เหมือนกับแผง ACP หรือไม่

ไม่ แผ่น ACP หมายถึงวัสดุคอมโพสิตดิบที่ผลิตในสายการผลิต ซึ่งมีลักษณะเรียบ ยังไม่ผ่านกระบวนการ และพร้อมสำหรับการผลิตขั้นปลายน้ำ แผง ACP เป็นยูนิตสำเร็จรูปพร้อมติดตั้ง ซึ่งถูกตัด กลึงด้วย CNC พับไปทางด้านหลัง และติดตั้งอุปกรณ์ยึดเชิงกล แผ่นงานเป็นวัสดุอินพุต แผงคือผลลัพธ์ของกระบวนการผลิต

ไตรมาสที่ 2 เกรด A2 หมายถึงอะไรสำหรับแผงอลูมิเนียมคอมโพสิต

A2 หมายถึงการจัดประเภทปฏิกิริยาต่อไฟของ Euroclass ภายใต้ EN 13501-1 ซึ่งบ่งชี้ว่าวัสดุไม่ติดไฟและมีส่วนช่วยในการบรรทุกเชื้อเพลิงเล็กน้อยในการดับเพลิง ACP เกรด A2 บรรลุเป้าหมายนี้โดยใช้แกนแร่อนินทรีย์ (เช่น อะลูมิเนียมไฮดรอกไซด์หรือสารประกอบแคลเซียมซิลิเกต) แทนที่จะใช้แกนพลาสติก PE ที่ติดไฟได้ กฎระเบียบอาคารของยุโรป สหราชอาณาจักร และ GCC ส่วนใหญ่กำหนดให้มีการหุ้มชั้น A2 สำหรับอาคารใหม่ที่สูงกว่าความสูงที่กำหนด

ไตรมาสที่ 3 สายการผลิตเดียวสามารถผลิตทั้ง PE และ A2 ACP ได้หรือไม่

ใช่ ด้วยการออกแบบอุปกรณ์ที่เหมาะสม สายการผลิต ACP แบบมัลติฟังก์ชั่นประกอบด้วยระบบป้อนแกนแบบสลับได้และพารามิเตอร์การเคลือบที่ปรับได้ ช่วยให้ผู้ปฏิบัติงานสามารถผลิตเกรด PE, B1 และ A2 ในสายการผลิตเดียวกันโดยการเปลี่ยนวัสดุแกนและปรับการตั้งค่าความเร็ว ความดัน และอุณหภูมิ ความยืดหยุ่นนี้ช่วยหลีกเลี่ยงต้นทุนเงินทุนของเครื่องจักรเฉพาะหลายเครื่อง และเป็นคุณลักษณะสำคัญของการออกแบบสายการผลิตที่ทันสมัยจากผู้ผลิตเฉพาะทาง

ไตรมาสที่ 4 ทำไมเกรด B1 ถึงแตกต่างจาก A2 ในทางปฏิบัติ?

B1 (การติดไฟได้จำกัด เทียบเท่ากับ Euroclass B) ใช้สารประกอบ PE ที่เติมแร่ธาตุหรือปราศจากฮาโลเจนเป็นแกนกลาง มันชะลอการติดไฟและลดการแพร่กระจายของเปลวไฟอย่างมีนัยสำคัญเมื่อเทียบกับ PE มาตรฐาน แต่มีวัสดุอินทรีย์และจะเผาไหม้ในที่สุดภายใต้การสัมผัสไฟอย่างต่อเนื่อง แกน A2 มีสารอินทรีย์เพียงเล็กน้อยหรือไม่มีเลย และจัดอยู่ในประเภทไม่ติดไฟ ในทางปฏิบัติ B1 ประมวลผลได้ง่ายกว่า เบากว่า และคุ้มค่ากว่า A2 ทำให้เป็นข้อกำหนดที่ต้องการโดยที่รหัสยอมให้มีการติดไฟได้จำกัด แทนที่จะไม่ติดไฟโดยสมบูรณ์

คำถามที่ 5 ผู้ซื้อควรตรวจสอบอะไรบ้างเมื่อจัดหาสายการผลิต ACP สำหรับเกรด A2

เกณฑ์การประเมินที่สำคัญประกอบด้วย: แสดงให้เห็นผลการทดสอบความแข็งแรงของการลอกสำหรับพันธะ A2 จากแกนกลางสู่ผิวหนังที่ความเร็วการผลิตที่กำหนด; ช่วงความเร็วของสายสำหรับโหมด A2 (โดยทั่วไปคือ 4--8 ม./นาที) ความพร้อมใช้งานของความหนาและการควบคุมความตึงของวงปิด ประสบการณ์ของซัพพลายเออร์ในการผลิตวัสดุ A2 ที่ได้รับการรับรองและความเต็มใจที่จะจัดเตรียมใบรับรองการทดสอบตัวอย่าง และการสนับสนุนหลังการขายรวมถึงความช่วยเหลือเกี่ยวกับสูตรพารามิเตอร์สำหรับการเริ่มต้น A2 สิทธิบัตรอุปกรณ์และการมีส่วนร่วมในการร่างมาตรฐานอุตสาหกรรม เช่น ที่จัดขึ้นโดย Zhangjiagang Hongyang Machinery ก็เป็นตัวชี้วัดเชิงลึกทางเทคนิคที่สำคัญเช่นกัน

คำถามที่ 6 สายการผลิต ACP ส่งผลต่อความเรียบของแผงขั้นสุดท้ายอย่างไร

ความเรียบ is determined primarily by lamination pressure uniformity, roll temperature consistency (within -3 degrees C across width), core thickness accuracy, and cooling conveyor tension. Lines with closed-loop roll-gap control and servo-tension uncoilers achieve flatness tolerances of -0.3 mm over 1,000 mm span, which meets the requirements of premium curtain wall systems. Inadequate pressure control is the most common source of bow and waviness in finished ACP sheet, and this becomes especially critical for A2-grade mineral cores, which are stiffer and less forgiving of pressure variation than PE compounds.
